Densidad de Campo con Cono de Arena en Melipilla

El error más recurrente que vemos en obras viales y loteos de Melipilla es asumir que el material de préstamo local compacta igual que en Santiago. No es así. Los suelos de la cuenca del Maipo en este sector, mezclados con arcillas expansivas de la Cordillera de la Costa, suelen dar densidades máximas mucho más bajas en laboratorio; sin embargo, en obra se exigen grados de compactación del 95% o superiores sin ajustar la curva de control. Esto deriva en rechazos sistemáticos si no se ejecuta una granulometría previa del material. El ensayo de densidad de campo con cono de arena sigue siendo el método de referencia en Melipilla para verificar la compactación de subrasantes, bases y rellenos masivos porque no depende de fuentes radiactivas ni de calibraciones complejas en obra.

Un grado de compactación mal verificado en la subrasante de Melipilla puede significar asentamientos diferenciales de hasta 5 cm en el primer año de servicio.

Enfoque y alcance

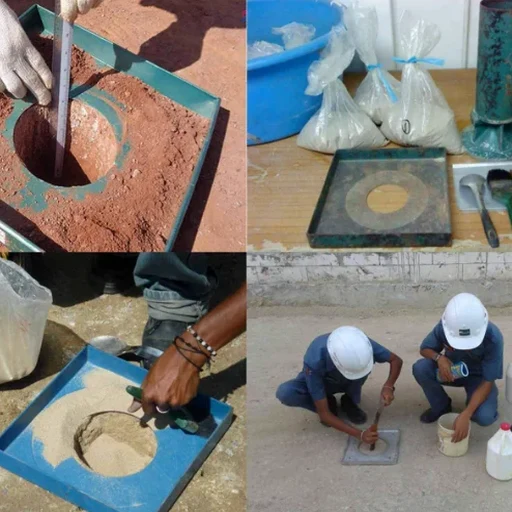

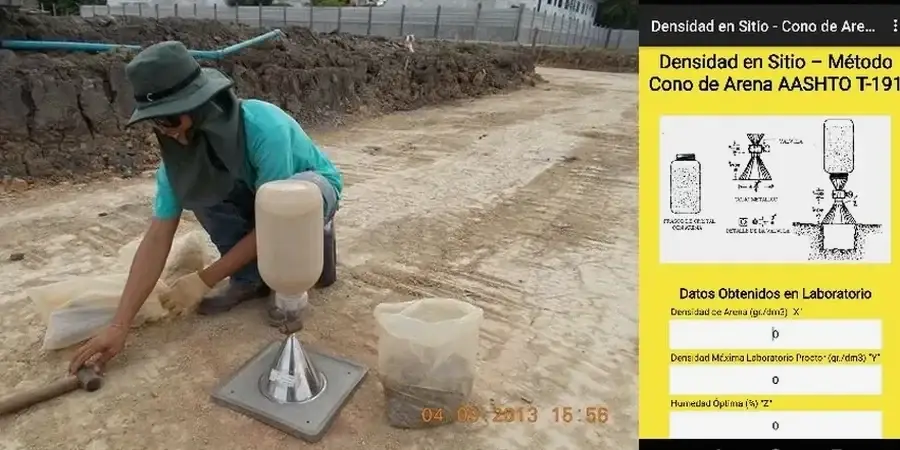

El sector de Pomaire y los terrenos agrícolas al sur del Estero Puangue presentan perfiles de suelo completamente distintos. En Pomaire predominan arcillas de alta plasticidad, mientras que hacia la Ruta 78 encontramos limos arenosos con gravas fluviales. Si se aplica la misma energía de compactación en ambos sectores, los resultados del cono de arena serán inconsistentes. Por eso nuestro procedimiento en Melipilla arranca con un ensayo Proctor modificado para determinar la densidad máxima seca del material específico del sitio. Luego en terreno perforamos, extraemos el suelo con cuidado, y medimos el volumen del hueco con arena calibrada Ottawa 20-30. La diferencia de peso entre la arena vertida y la recuperada nos da el volumen exacto, y con eso calculamos la densidad húmeda in situ. El control se completa con el Speedy o secado al horno para obtener la humedad y así calcular la densidad seca final.

Factores del sitio

En el ensanche de un camino secundario cerca del cruce de Bollenar, el contratista había colocado un relleno granular sin control de humedad. A simple vista el material estaba firme. Al hacer el cono de arena en tres puntos aleatorios, la densidad seca promedio fue de 1.72 g/cm³ contra un Proctor de 2.10 g/cm³; apenas un 82% de compactación. El material estaba demasiado seco y no se logró el acomodo de partículas necesario. Tuvieron que escarificar, re-humedecer con camión aljibe y recompactar con pata de cabra. Evitar ese tipo de retrabajos en Melipilla es simple: programar controles de densidad en tiempo real, no al final de la partida. La norma NCh1516 establece el procedimiento exacto, pero la clave está en la calibración diaria de la arena y en verificar que el hueco no se deforme durante la excavación.

Valores típicos

Parámetro	Valor típico
Norma de ensayo principal	NCh1516 Of.1979
Arena normalizada utilizada	Arena Ottawa C-109 o C-190
Volumen mínimo de hueco	710 cm³ (10x el tamaño máx. nominal)
Precisión de balanza	1 g para material extraído
Grado de compactación mínimo típico	95% de la D.M.C.S.
Profundidad de capa controlada	15 a 30 cm por ensayo
Tiempo de ejecución en terreno	15-20 minutos por punto

Servicios relacionados

Control de compactación para pavimentos

Ensayo de cono de arena en subrasante, base y subbase granular para proyectos viales en Melipilla. Determinamos el grado de compactación respecto al Proctor Modificado y entregamos el certificado con el sello del laboratorio acreditado.

Verificación de rellenos estructurales

Control de densidad en rellenos masivos, trasdosados de muros de contención y plataformas de fundación para edificaciones de media altura en la comuna. Seguimiento por partidas según el programa de aseguramiento de calidad del proyecto.

Normas aplicables

NCh1516 Of.1979 – Densidad en terreno – Método del cono de arena, NCh1534/2 Of.2008 – Compactación – Parte 2: Control de compactación en obra, NCh 1516-15e1 – Standard Test Method for Density of Soil in Place by Sand-Cone, NCh1508 Of.2014 – Geotecnia – Estudio de mecánica de suelos

Dudas habituales

¿En qué tipo de suelos de Melipilla se puede usar el cono de arena?

El método es aplicable en suelos que al excavar mantengan la forma del hueco. En Melipilla funciona muy bien en arcillas del sector de Pomaire y en limos arenosos de la ribera del Maipo. No se recomienda en suelos puramente granulares sin cohesión porque las paredes colapsan y el volumen medido pierde precisión.

¿Cuánto cuesta un ensayo de densidad de campo con cono de arena en Melipilla?

El precio por punto de ensayo con informe incluido se mueve entre $54.000 y $71.000, dependiendo de la cantidad de puntos contratados y la distancia de desplazamiento dentro de la comuna de Melipilla.

¿Cada cuántos metros cuadrados se debe hacer un control de densidad?

Depende del manual de carreteras o del plan de control de calidad de la obra. Como referencia, en subrasante vial se suele exigir un ensayo cada 250 m² por capa, y en rellenos masivos uno cada 500 m³, siempre que el material sea homogéneo.
